新产品介绍 RIEGL VUX-160-23
发布日期:2022年10月20日 12:29   发布者:北京富斯德科技   浏览次数:549

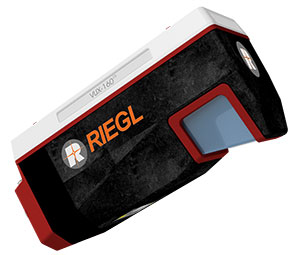

        新的 VUX-160-23 是一款应用广泛的轻型机载激光扫描仪,其扫描视场角为100°,数据采集速度最高达2.4MHz,非常适合高点密度廊道测绘应用。

        测量激光脉冲在三个不同的方向上连续扫描:从最低点到前/后各10°交替变化。这种特别的扫描方式,使得采集到的激光数据具有非常高的完整性,在侧立面或狭窄峡谷场景中尤为明显。




        该扫描仪的内置存储空间1TB,也可使用存储卡存储数据,并配有集成外置IMU/GNSS系统的接口。同时具有用于最多五台外置相机的接口。

        精密的设计使其可以集成在多种无人机、小型载人飞机(如旋翼飞机)或直升机上。除了作为单独的LiDAR提供,我们还提供将其完整集成的无人机机载激光扫描系统,在配置中可以选择能够满足项目需求的INS/GNSS系统和相机模块(选配),可最大程度适应不同应用带来的特殊要求。




性能优势


操作简单

● 一键操作

● 同时扫描和图像获取

● 多相机获取图像

● 使用RiSCAN PRO中的一键处理工具实现自动化作业,同时提供详细PDF报告

快速高效

● 激光脉冲重复率最高达 2.4 MHz

● 测量速率高达 2,000,000 点/秒

● 扫描速度高达400线/秒

● 测量激光脉冲在三个不同的方向上从最低点到前/后各10°交替变化连续扫描


应用广泛

● 可用于多种场景/行业

● 室外三维扫描,尤其适用侧立面或狭窄峡谷


适用平台

● 无人平台 (UAV) 和小型有人驾驶飞机




主要特点


● 激光脉冲重复率最高达 2.4 MHz

● 测量速率高达 2,000,000 点/秒

● 扫描速度高达400线/秒

● 最大飞行高度 900 m

● 视场角高达 100°

● 紧凑轻巧(2.65 公斤/5.8 磅)

● 从最低点到前/后向扫描方式使得即使在侧立面和狭窄峡谷上也能获取完整的扫描数据

● RIEGL技术可实现:数字化回波、多目标探测能力、实时波形分析、多波术收发技术

● 安装简便,可用于到无人平台、直升机、 旋翼机和其他小型飞机

● 用于 INS/GNSS 集成的机电接口

● 最多5个外置相机的接口

● 内置固态硬盘存储数据

● 可移动 CFAST 存储卡




主要应用


● 廊道测绘:电力线、铁路轨道和管道检查

● 露天矿地形测量

● 城市环境测量

● 考古和文化遗产保护

● 农业&林业




VUX 系列产品对比


性能指标

VUX-120

VUX-160-23

测量原理

脉冲式

脉冲式

最高脉冲重复率

1.8 MHz

2.4 MHz

测量速率

1,500,000 点/秒

2,000,000 点/秒

扫描速度

400 线/秒

400 线/秒

最大飞行高度

720 m

900 m

最大视场角

100°

100°

重量

2 kg

2.65 kg

扫描方式

测量激光脉冲在下/前/后三个不同的方向上连续扫描:从最低点到前/后各10°交替变化。

测量激光脉冲在下/前/后三个不同的方向上连续扫描:从最低点到前/后各10°交替变化。

激光等级

一级安全激光

一级安全激光

全回波/多回波技术

具备(独一无二)

具备(独一无二)

多目标探测能力

具备(独一无二)

具备(独一无二)

实时波形分析

可以

可以

适用平台

可轻松安装到无人平台 (UAV) 和小型有人驾驶飞机(如旋翼飞机或直升机)

可轻松安装到无人平台 (UAV) 和小型有人驾驶飞机(如旋翼飞机或直升机)

外置相机

最多可连接2个外置相机的接口

最多可连接5个外置相机的接口

数据存储方式

内置1T固态存储硬盘和可用容量240GB的可移动CFAST 存储卡

内置1T固态存储硬盘和可移动CFAST 存储卡

防护等级

IP-64

IP-64

应用领域

廊道测绘:电力线、铁路轨道和管道检查

露天矿地形测量

城市环境测量

考古和文化遗产保护

农业&林业

廊道测绘:电力线、铁路轨道和管道检查

露天矿地形测量

城市环境测量

考古和文化遗产保护

农业&林业
