RIEGL扫描仪在地籍测量中的应用
发布日期:2016年06月30日 11:11   发布者:北京富斯德科技   浏览次数:8442

第一节  项目概况

        应中国测绘的迅速发展,河南测绘院与我公司-北京富斯德科技有限公司合作,采用我公司的RIEGL VZ-1000扫描仪,对河南省驻马店市胡庙乡某地段进行了地形数据的获取,并使用Riscan Pro软件与cass软件互动实现了地形图成果的直接输出。

第二节  数据采集

        1)  扫描时间:2013 年 6 月 26 号

        2)  扫描地点:河南省驻马店市胡庙乡及朱古洞村进行了扫描

        3)  使用仪器:RIEGL VZ-1000

        4)  参加人员 :北京富斯德科技有限公司

        5)  数据量统计:胡庙乡扫描了 2 站,获取点云总数为 15074738 个,扫描所花时间 10 分钟 朱古洞存扫描了 15 站,所花时间 2 小时

        6) 外业数据采集工作区如下图:

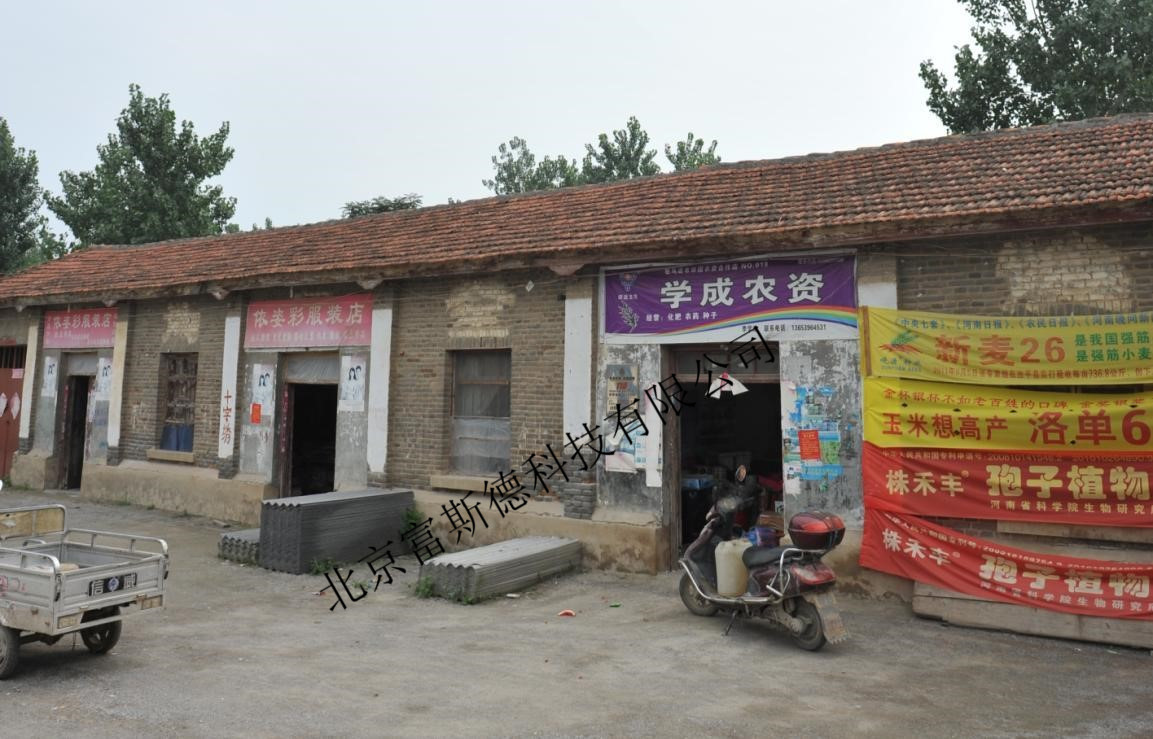

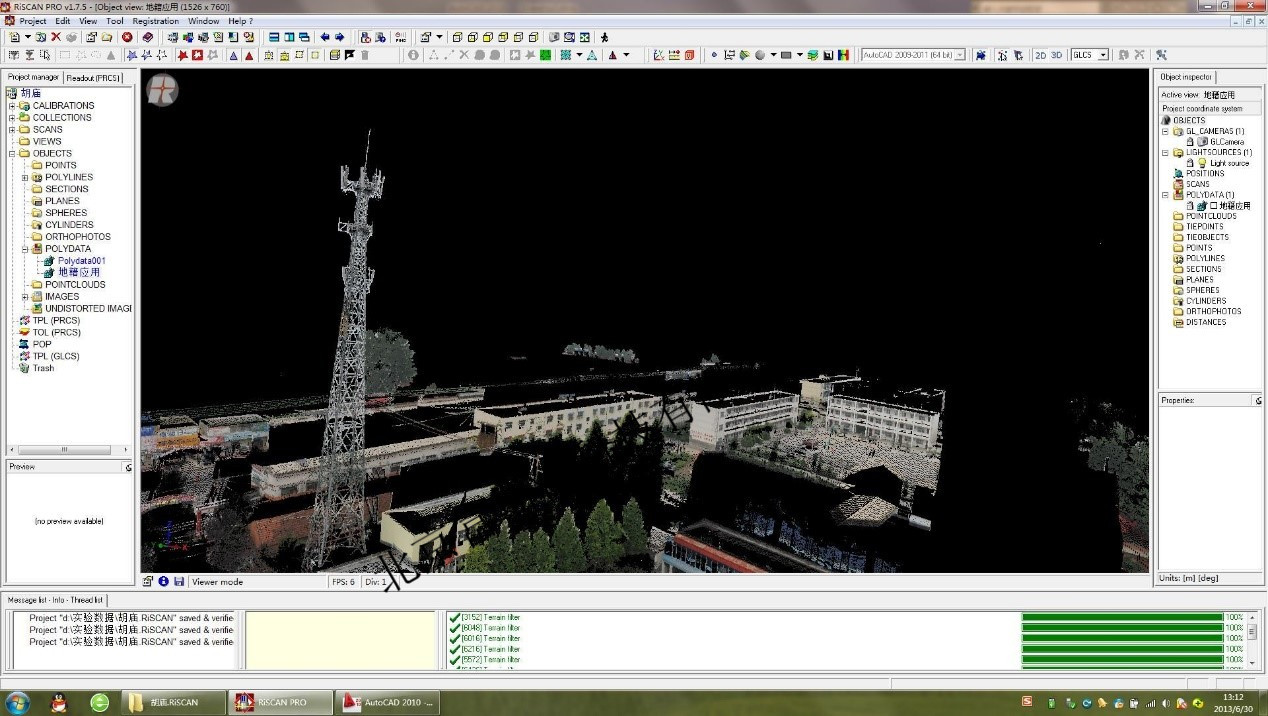

图1 :扫描工作区现场图

第三节  数据处理

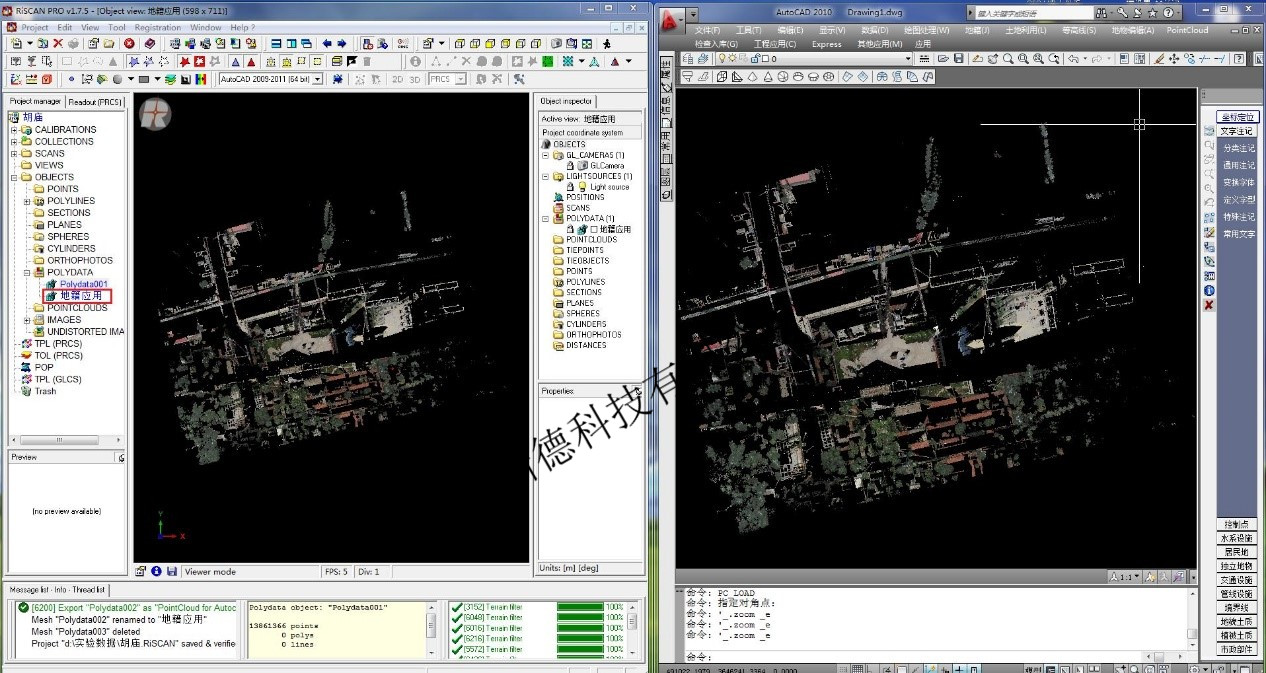

        图中左边为Riscan_pro点云处理软件,右为cass软件,接下来实现这两个软件的实时互动性直接在cass中出图。

        第一、打开两个软件,把数据点云数据导入 cass 中,如下图,两个软件打开的是同一份点云数据

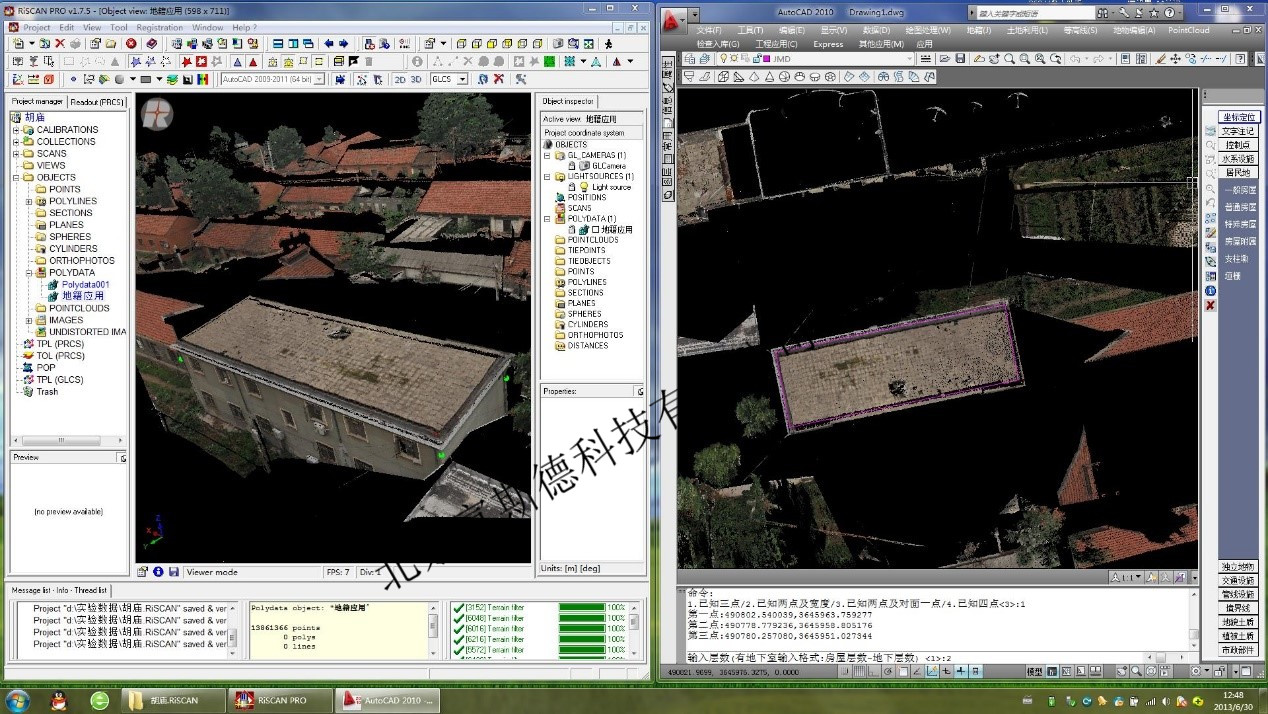

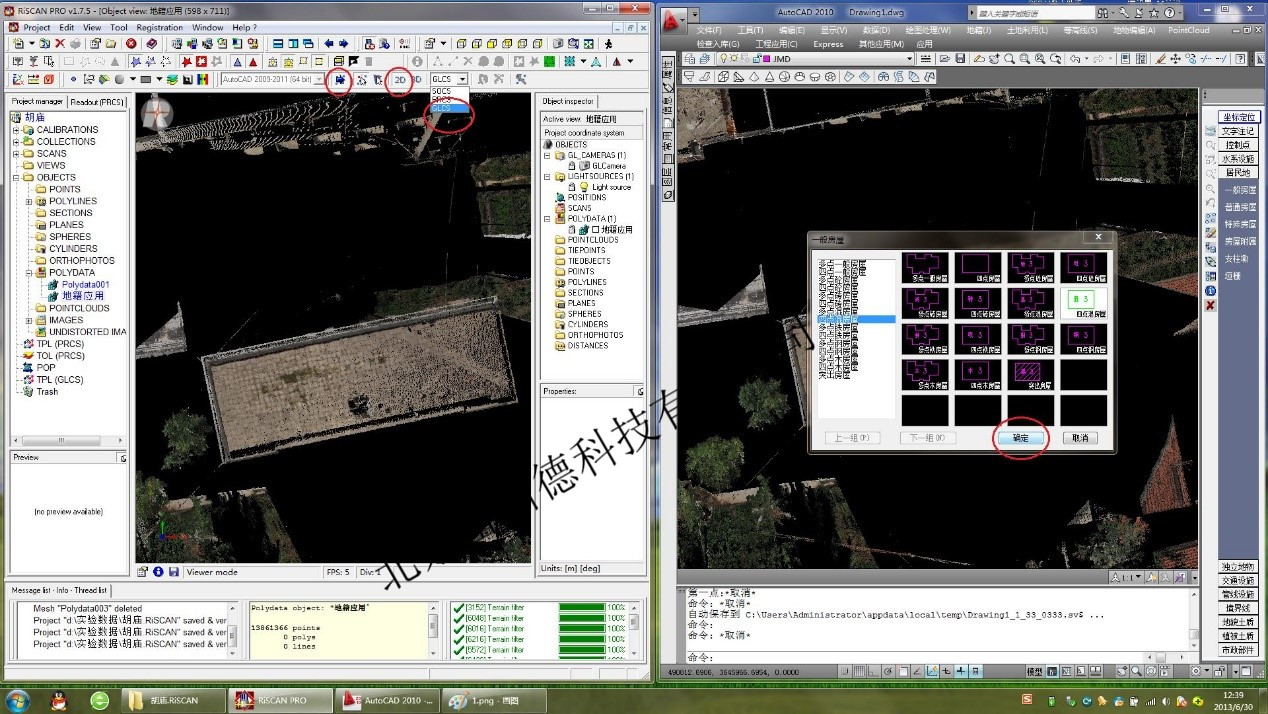

         第二、在点云软件上面依次点击输出-2D-GLCS(全球坐标),在cass中输入地物命令,下图为三点二层混房,点确定。

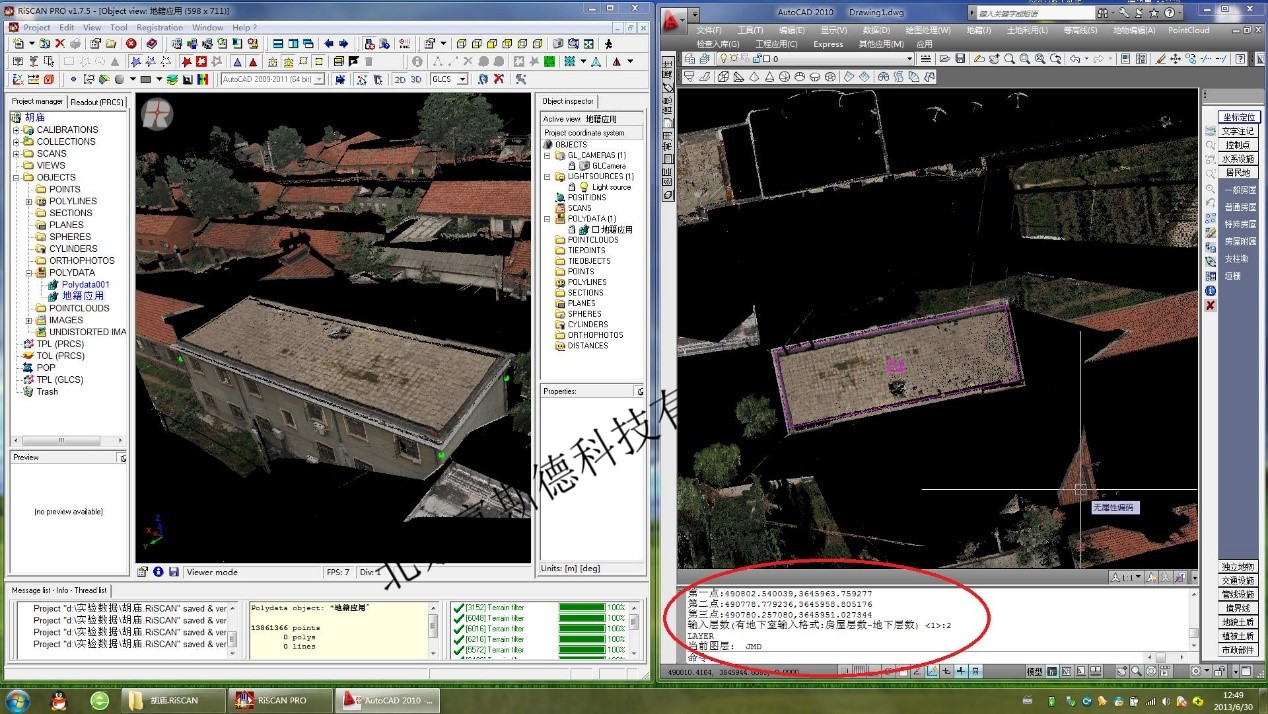

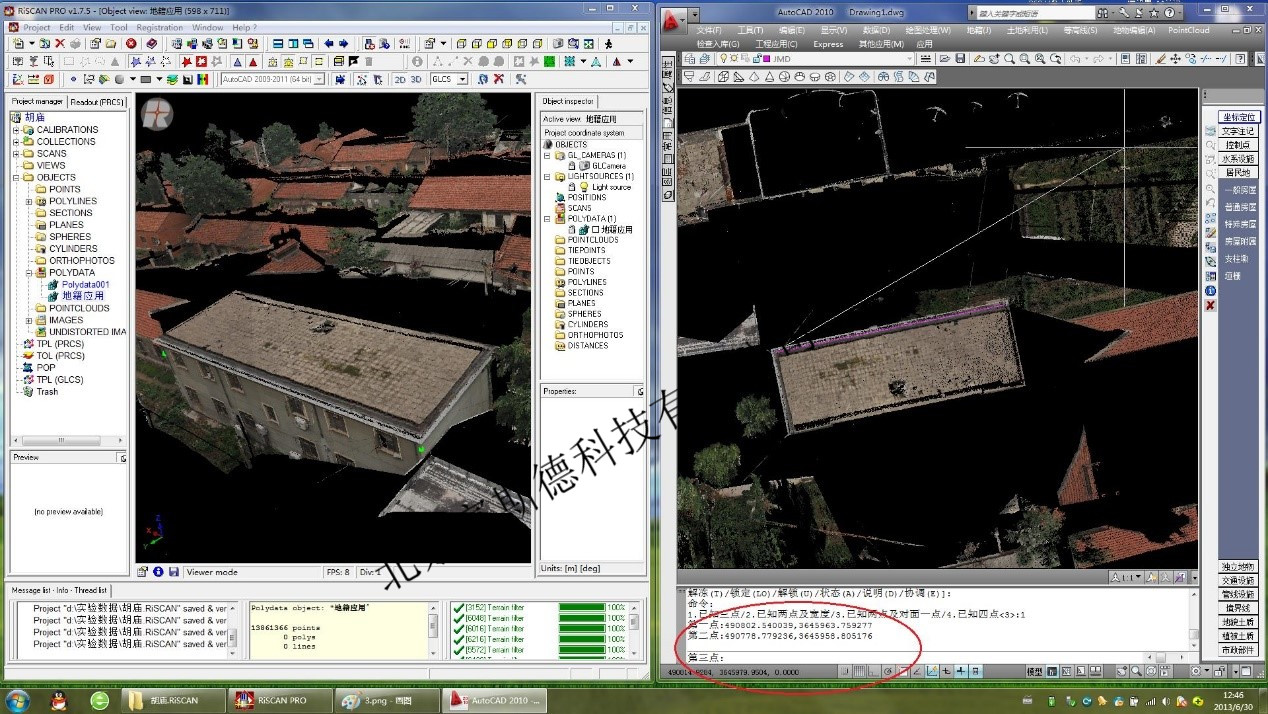

        第三、下图中左边窗口中绿色的点就是准确的界址点,而在右边窗口中则直接在出图,且坐标为全球坐标如下图椭 圆形红框所示。


        第四、房屋三点已绘制,输入房屋层数,现在房屋已经完成。

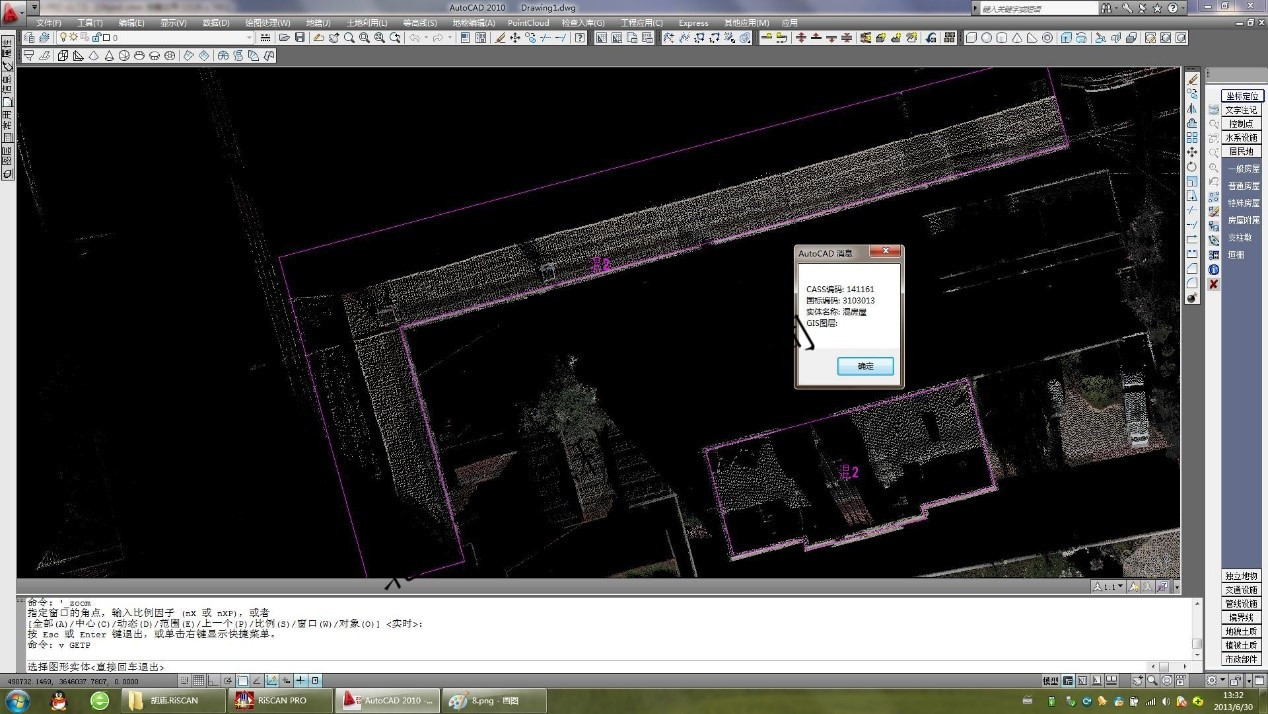

        第五、我们查看房屋信息如红框所示。

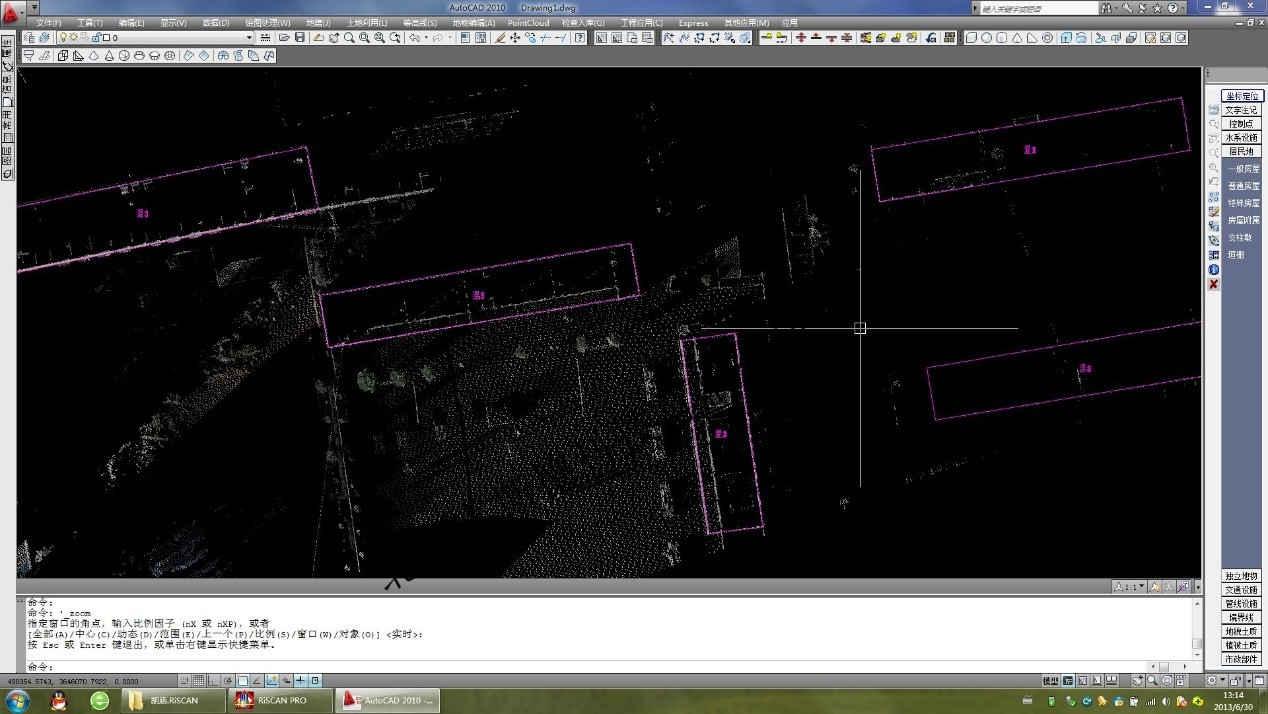

        第六、下图为使用画线工具绘制,查看Riscan_pro中房屋的三维结构,批量画出的。

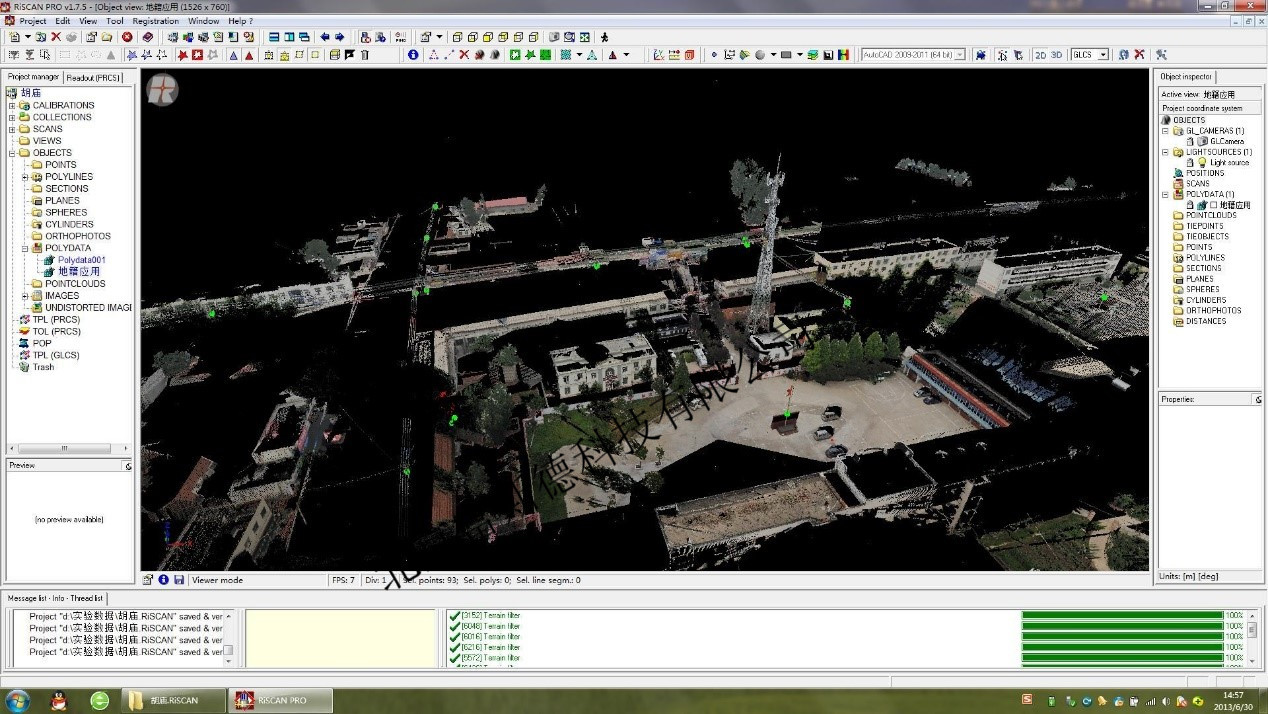

        在此软件的三维图中,我们可以准确无误的查看出所画房屋的属性及其结构。


        房屋的属性信息如下图。


        对于已绘制地物,本软件都有绿色小点标注


第四节  成果展示

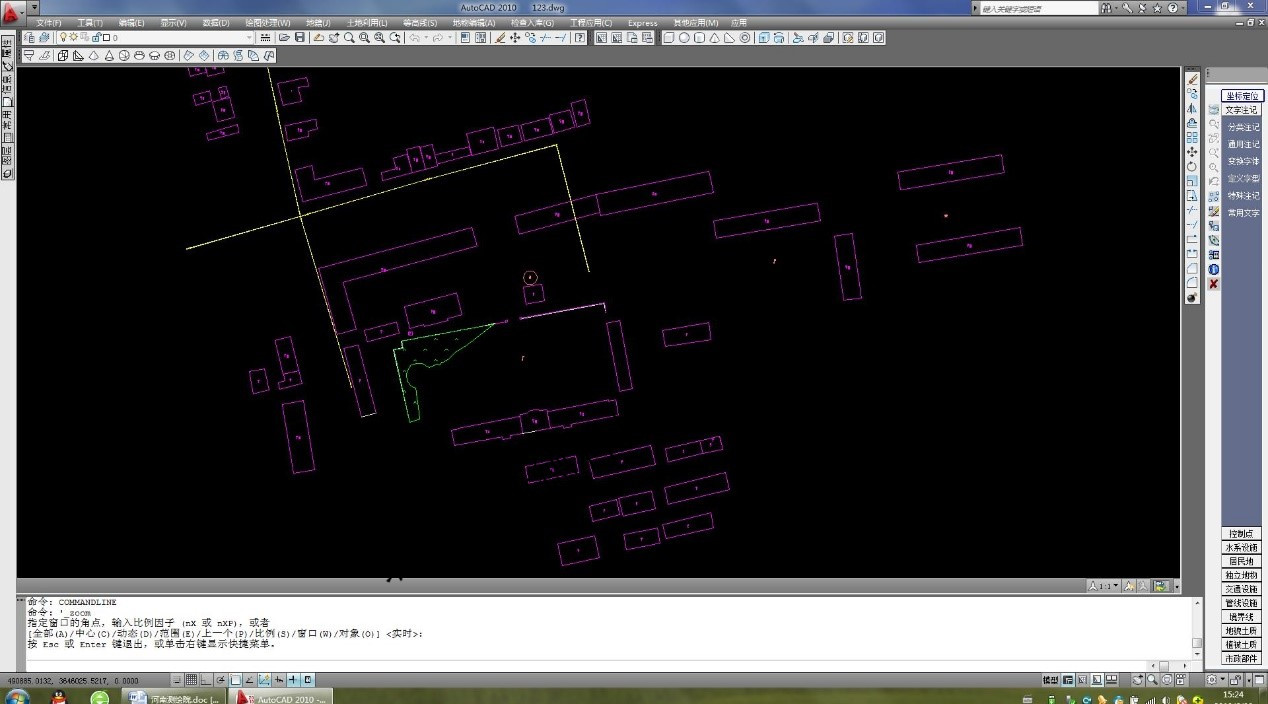

        下图为本次为成果图,包括(居民地、电线、草地、旗杆、塔等等),坐标系统一在WGS84下

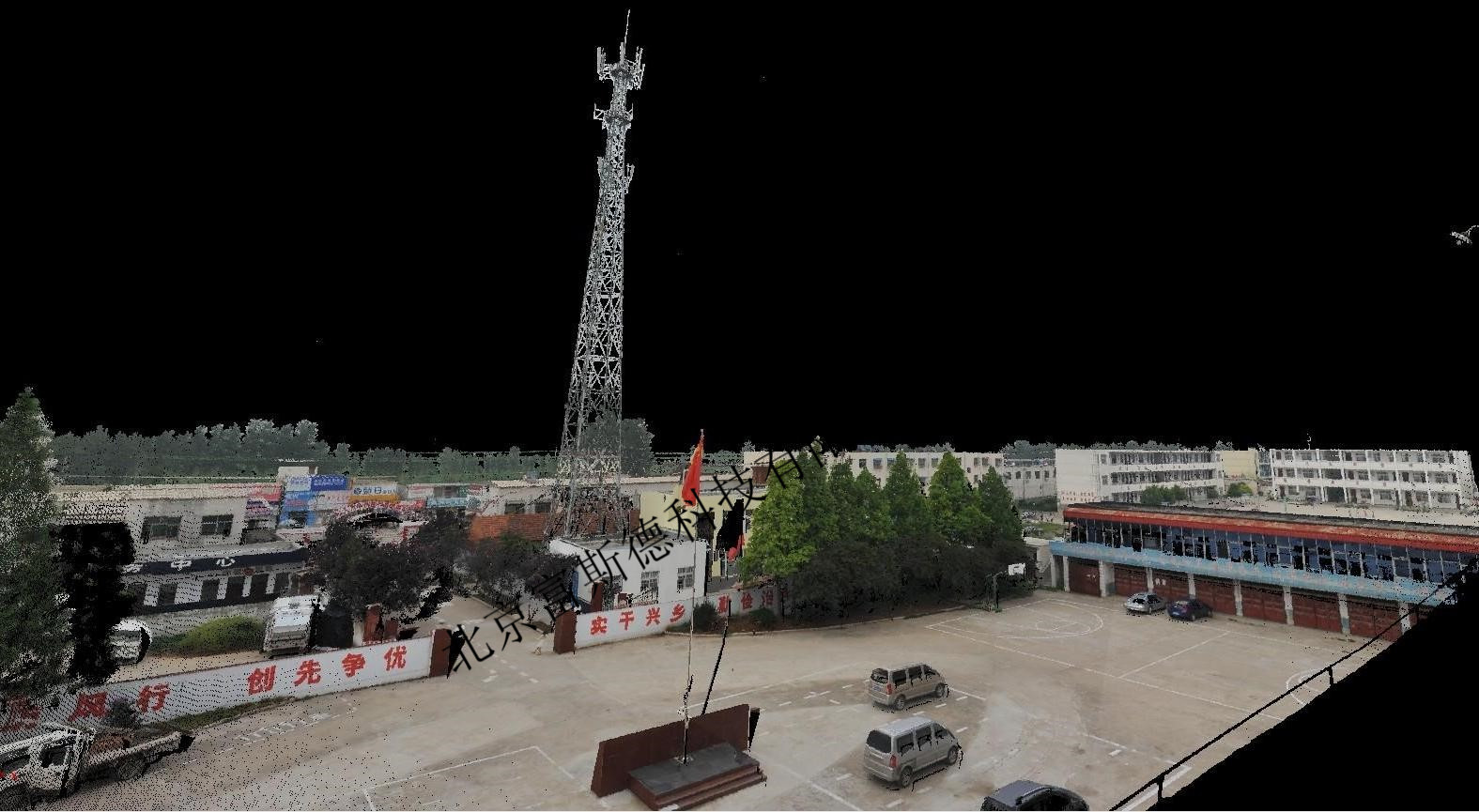

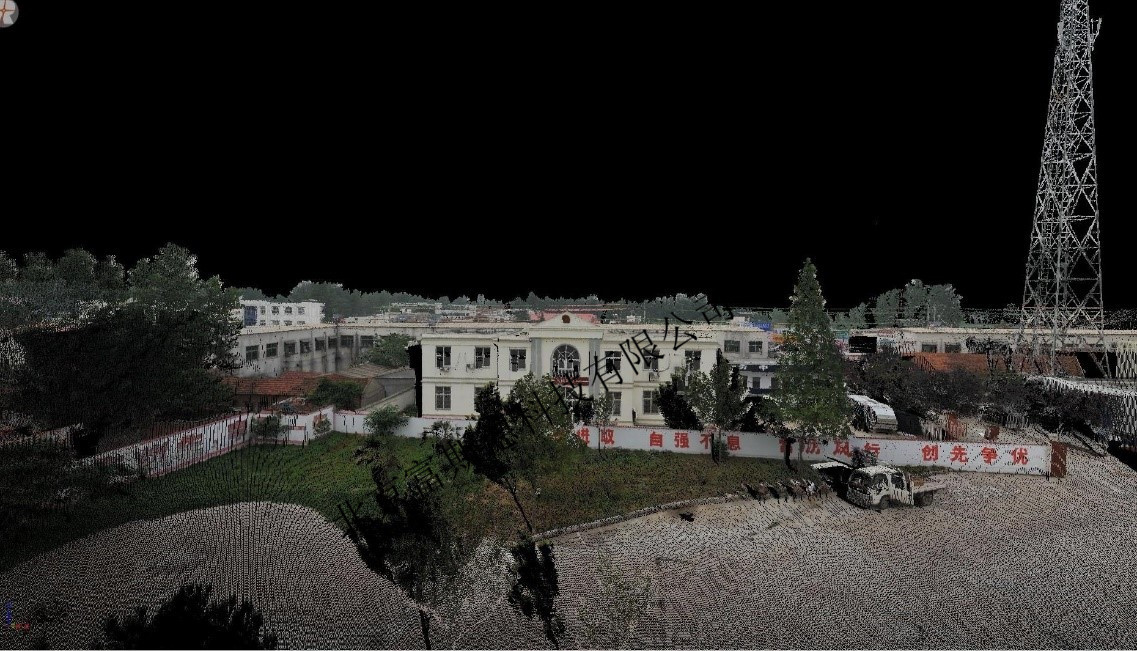

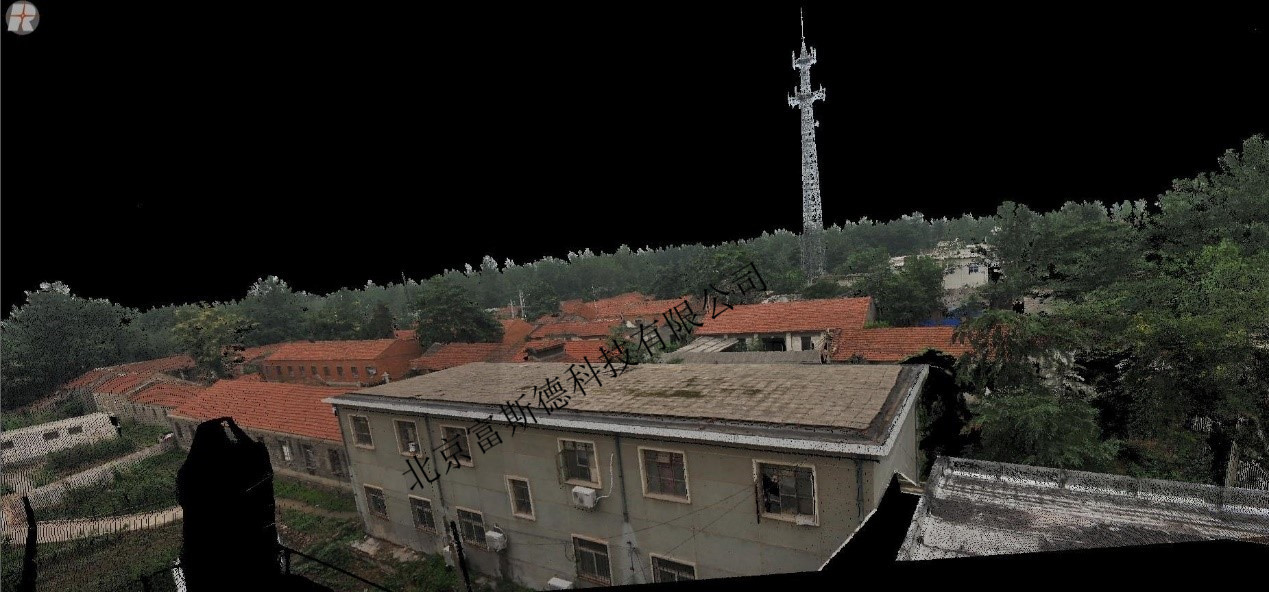

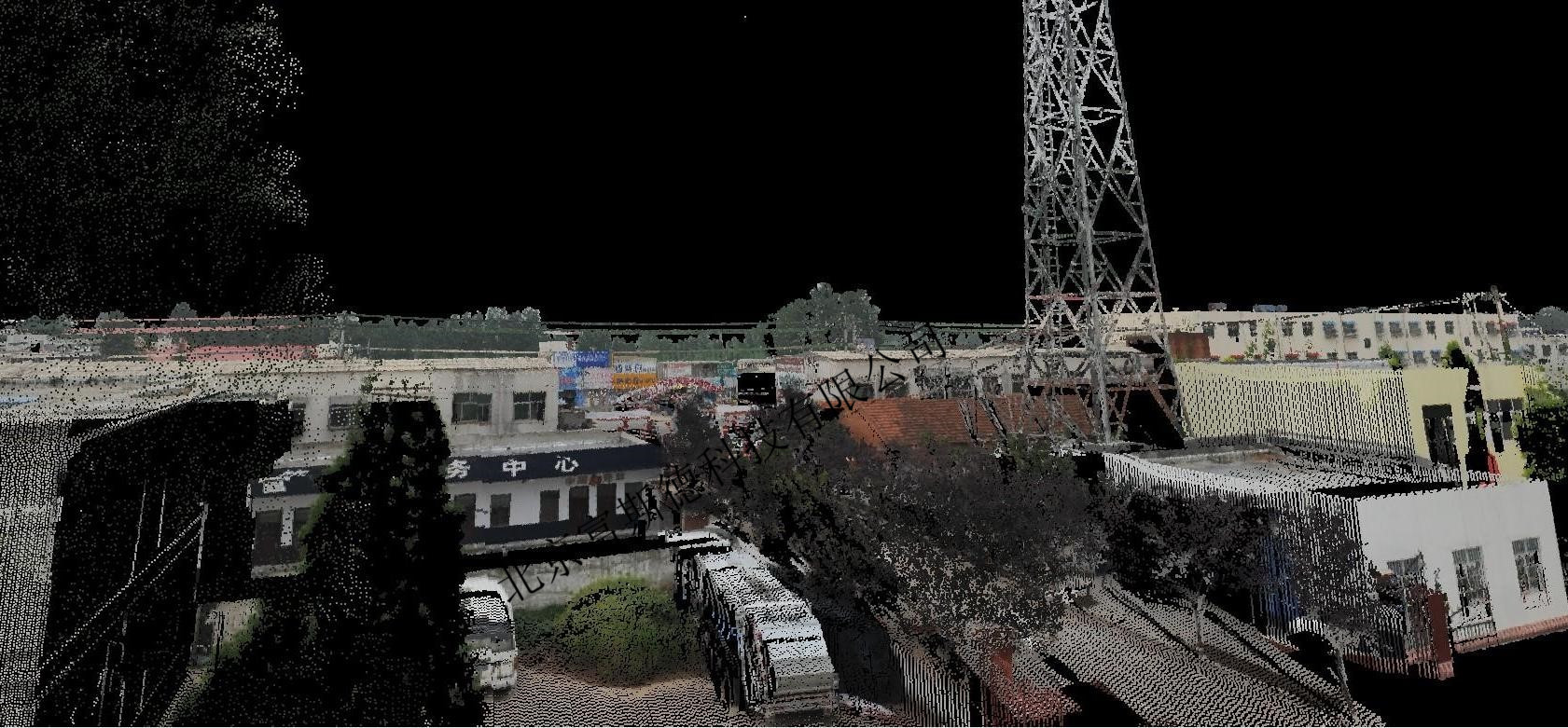

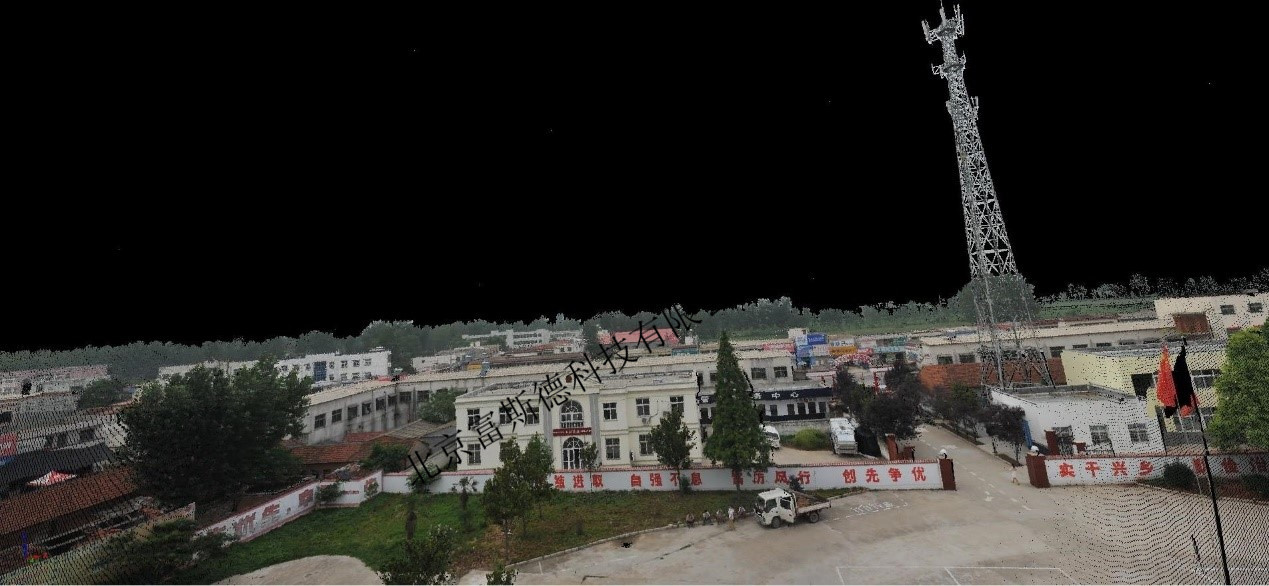

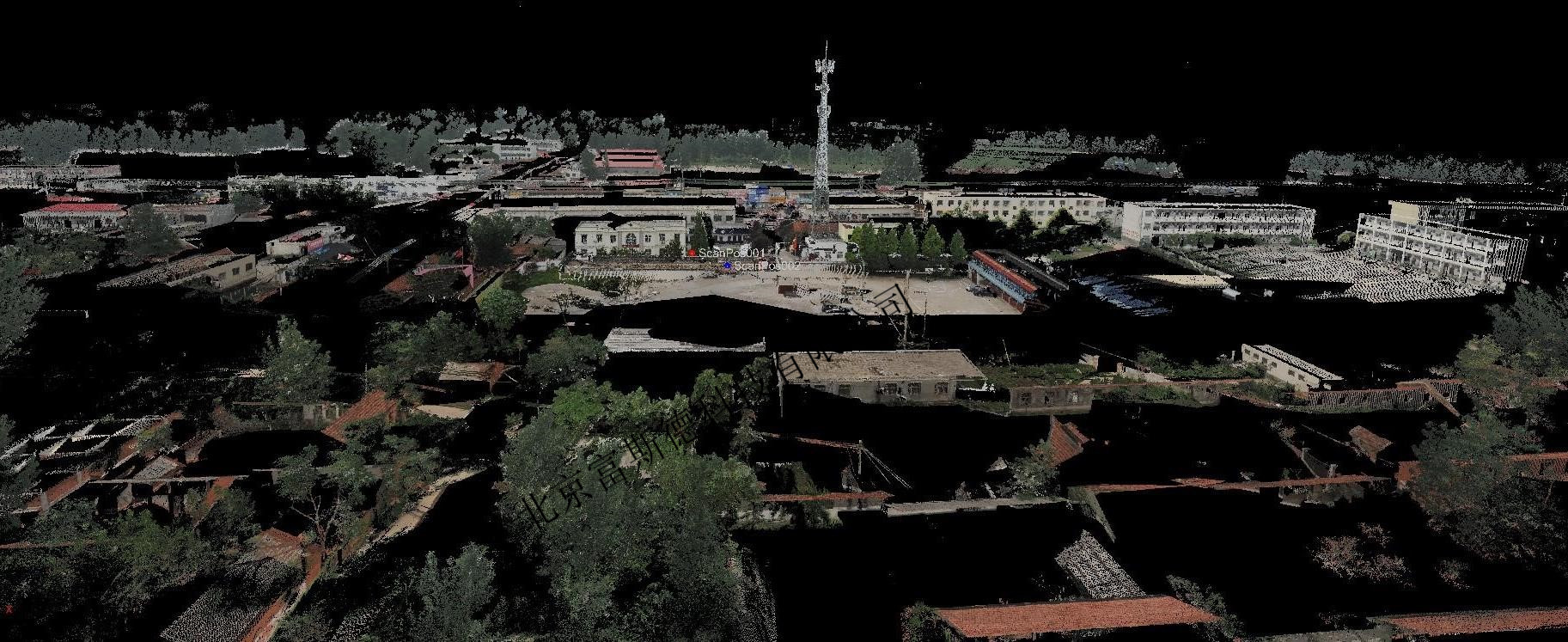

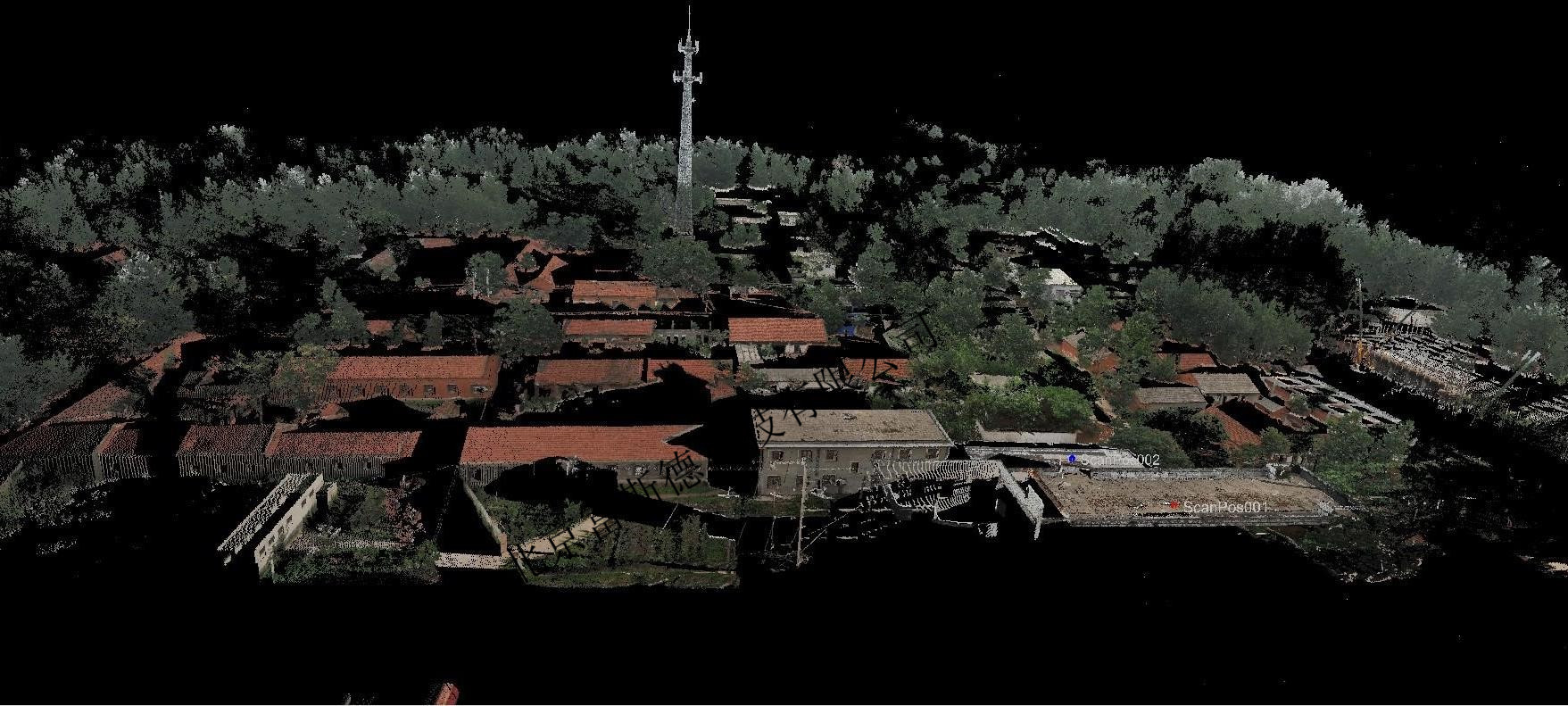

点云数据展示

        侧视图 1


        侧视图 2


        侧视图 3


        侧视图 4


        侧视图 5


        侧视图 6


        侧视图 7


        侧视图 8

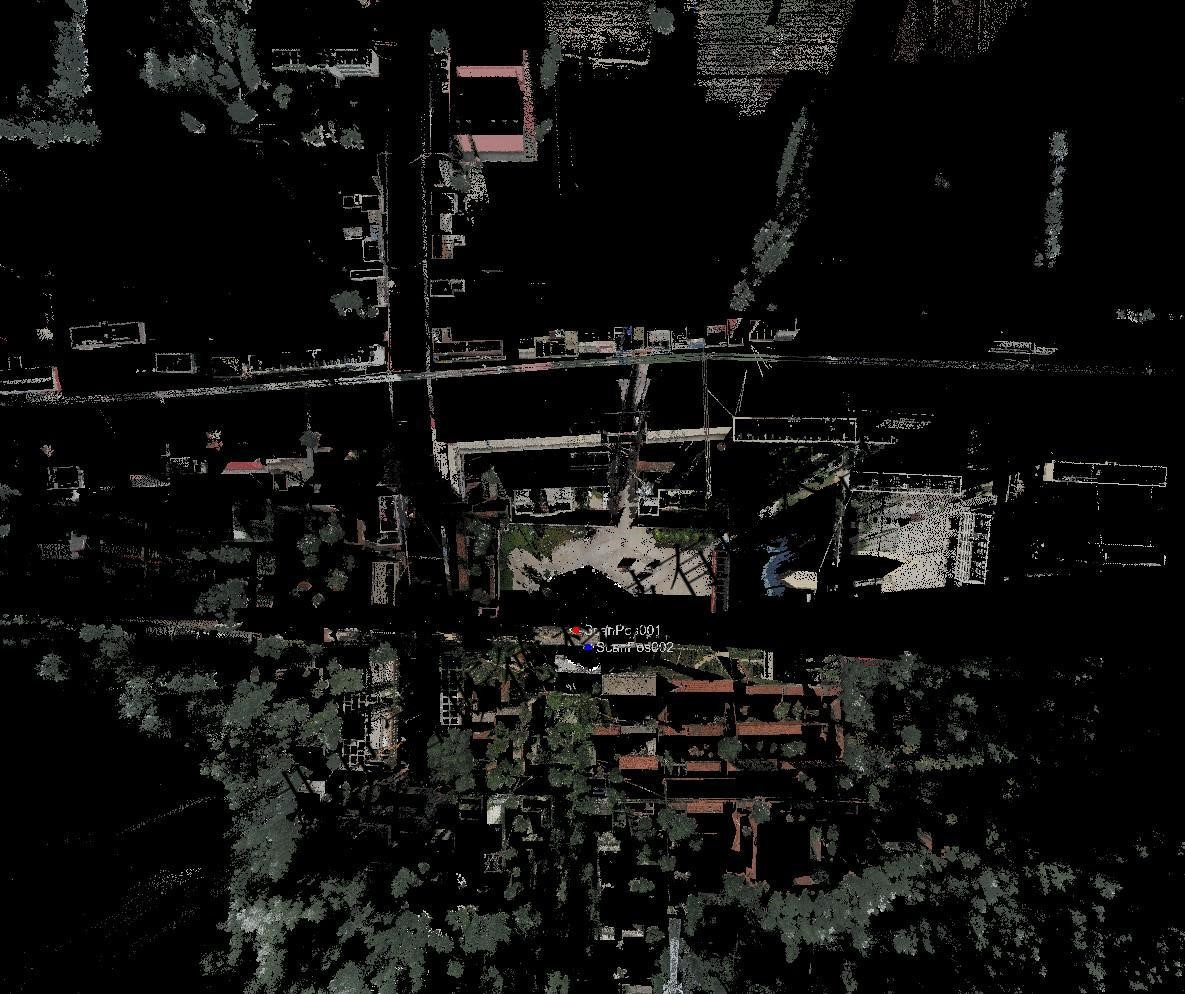

        俯视图 9


第五节  成果分析

        由于客户将使用扫描仪应用于地籍测量,根据实地情况(农村的房屋大多数都属于一层砖房,且分布不是十分密集,加上RIEGL扫描具有穿透植被功能),所以推荐使用交通事故升降车与扫描仪进行配合,进行快速无死角扫描,对于地籍测量,我们的数据可与cass进行互动,直接出地形图,从而提高了内外业进度。
