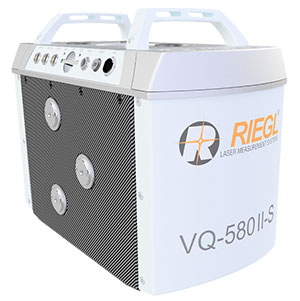

VQ-580II-S是VQ-580II的升级版，继承上一代产品的优秀品质，同时大幅度提升了测距范围。当地物反射率为20%的情况下，VQ-580II-S激光频率为300KHz，测距可达2450m（VQ-580II测距为1350m）。
该升级版设备可安装在各种稳定平台、狭小机舱、直升机等小型飞机上，同时可搭载在大型无人机。非常适合与陀螺稳定支架以及RIEGL完全集成的激光扫描系统 VQX-1 机翼吊舱集成，以便更好地安装在赛斯纳单活塞发动机飞机上，适用于各种机载测绘应用。
该设备重量轻且设计简洁，可配合稳定平台使用，并能够搭载在直升机、小型固定翼飞机和无人机等各种平台进行高效率的数据采集。
VQ-580II-S高达2MHz的激光脉冲频率，75度的广阔视场角，使它适用于廊道、城市、农业林业等测图。此外，采用独特的激光波长，非常适用于冰川和雪地测图。
性能优势
高性能 ● 同时扫描和图像获取 ● 多相机获取图像 ● 兼容稳定平台 ● 可兼容和集成RIEGL其他机载系统和软件包 | 高效率 ● 激光脉冲重复率最高达 2 MHz ● 测量速率高达 1,250,000 点/秒 ● 最大作业高度2750米 ● 完美的线性和平行扫描线 |
应用广泛 ● 可用于多种场景/行业/领域 ● 该仪器非常适合需要进行高密度测量的目标 | 适用平台 ● 可安装在陀螺稳定平台上，直升机、小型固定翼飞机和超轻型飞机等各种载人飞机或大型无人机上。 |
主要特点
● 测量范围增加至 2,450 m
● 基于RIEGL Waveform-LiDAR 技术的高精度测距
● 激光脉冲重复率最高达 2 MHz
● 测量速率高达1,250,000点/秒
● 线性和平行扫描线
● 视场角75°
● 非常适用于冰、雪测量
● 最多可同时连接 5 个相机
● 预留机械和电子接口，便于 IMU/GNSS 集成
● 移动存储卡和内置固态硬盘 (SSD) 两种数据存储方式
● 紧凑轻巧的设计
● 与稳定平台甚至小型舱口集成和兼容
● 与其他RIEGL 其他系统和软件包无缝集成和兼容
主要应用
● 农业、林业
● 廊道测图
● 城市建模
● 冰川和雪地测图
● 沼泽地测图
VQ系列产品对比
性能指标 | VQ-580II | VQ-580II-S |
测量原理 | 脉冲式 | 脉冲式 |
激光脉冲重复频率 | 2 MHz | 2 MHz |
测量速率 | 1,250,000点/秒 | 1,250,000点/秒 |
测量精度 | 20 mm | 20 mm |
重复精度 | 20 mm | 20 mm |
扫描模式 | 平行线扫描 | 平行线扫描 |
扫描速度 | 30~300线/秒 | 30~300线/秒 |
角度测量分辨率 | 0.001° | 0.001° |
可接收回波次数 | 最大可接收15次回波 | 最大可接收15次回波 |
最大测距（20% 反射率） | 1850米 | 2450米 |
最大测距（60% 反射率） | 2850米 | 3700米 |
最大飞行作业高度 | 2100米 | 2750米 |
视场角 | 75° | 75° |
最大数据输出 | LAN 1000Mbs | LAN 1000Mbs |
数据存储 | 内置固态硬盘 (SSD) 1TB，移动存储卡256G | 内置固态硬盘 (SSD) 2TB，移动存储卡256G |
扫描作业监控、查看 | 单独笔记本电脑 | 单独笔记本电脑 |
电源 | 18-34V DC | 18-34V DC |
主要尺寸 | 378 mm x 193 mmx 252 mm | 378 mm x 193 mmx 252 mm |
重量 | 约9.9 kg（不包含IMU/GNSS），约10.3 kg（包含IMU/GNSS） | 约9.9 kg（不包含IMU/GNSS）,约10.3 kg（包含IMU/GNSS） |
防护等级 | IP54 | IP54 |
温度范围（作业/存储） | -5 °C ~ +40 °C / -10 °C ~ +50 °C | -5 °C ~ +40 °C / -10 °C ~ +50 °C |
激光等级 | 3B级 | 3B级 |
相机（可集成相机） | 最多可同时连接 5 个相机 | 最多可同时连接 5 个相机 |
应用领域 | 农业、林业 廊道测图 城市建模 冰川和雪地测图 沼泽地测图 | 农业、林业 廊道测图 城市建模 冰川和雪地测图 沼泽地测图 |
